地震実験Earthquake experiment

地震実験のご案内試験DATA解析までを要求される、精密振動(地震)試験から地震実験車による企業様防災啓蒙活動・体験イベントまで
地震試験のことならお任せください。

地震実験 3軸起振装置 株式会社オルテック
  • ワコーパレット/プロセブン共同企画により実現できた、最新の起振装置をご活用ください。阪神大震災や東日本大震災の地震波も再現可能。8台のカメラによる最新画像処理を行い、試験体の動き・速度を解析するため、従来の起震装置に比べ、限られた時間で多くの試験が可能です。

  • 地震実験 3軸起震装置 株式会社オルテック
最大ストローク上下(Z軸)±75mm(機械的ストローク = ±80mm)
水平(X. Y軸)±200mm(機械的ストローク = ±205mm)
最大推力上下(Z軸)141kN(静的荷重)
水平(X. Y軸)94kN(静的荷重)
最大速度上下(Z軸)32cm/s
水平(X. Y軸)93cm/s
最大加速度上下(Z軸)350cm/s2(負荷質量=6000kg)
水平(X. Y軸)780cm/s2(負荷質量=6000kg)
加振軸数 3軸(Z軸:上下、Y軸:南北、X軸:東西)
負荷仕様負荷搭載寸法3000mmW x 1600mmD x 150mmH(テーブル寸法)
負荷質量最大6000kg(加振テーブル除く)

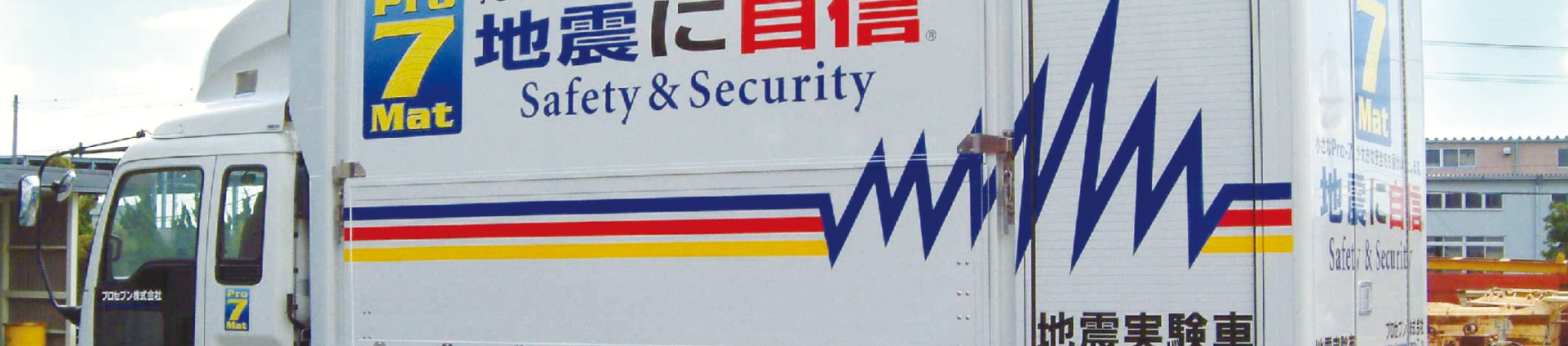

地震実験 地震実験車 株式会社オルテック

地震実験車は前後・左右・上下の3軸をコンピューターで集中制御し、最大震度7クラスまでの地震動を再現できます。
全国の企業・自治体から防災啓蒙活動や実験業務にたくさんのご利用をいただいております。

  • 地震実験 地震実験車 株式会社オルテック
  • 地震実験 地震実験車 設置スペース 株式会社オルテック

車両仕様

車両寸法I号車全長/820cm・幅/240cm・高さ/350cm・重量/8000kg
Ⅱ号車全長/760cm・幅/240cm・高さ/360cm・重量/7600kg
起震室内幅/280cm・高さ/190cm・奥行/180cm・積載重量/400kg
起動動力I号車エンジン駆動
Ⅱ号車エンジン駆動または外部電源(三相200V対応)
※各車両共にAV機器用AC100V必要

使用車種規制/NOx.PM適合
低PM認定車/騒音規制車・近接排気騒音規制値98dB(99dB)/特殊構造要件適用車

実験震度

  1. 震度階地震モード
  2. 単独加震モード
  3. 再現地震モード(関東大震災、兵庫県南部地震、東日本大震災など)
